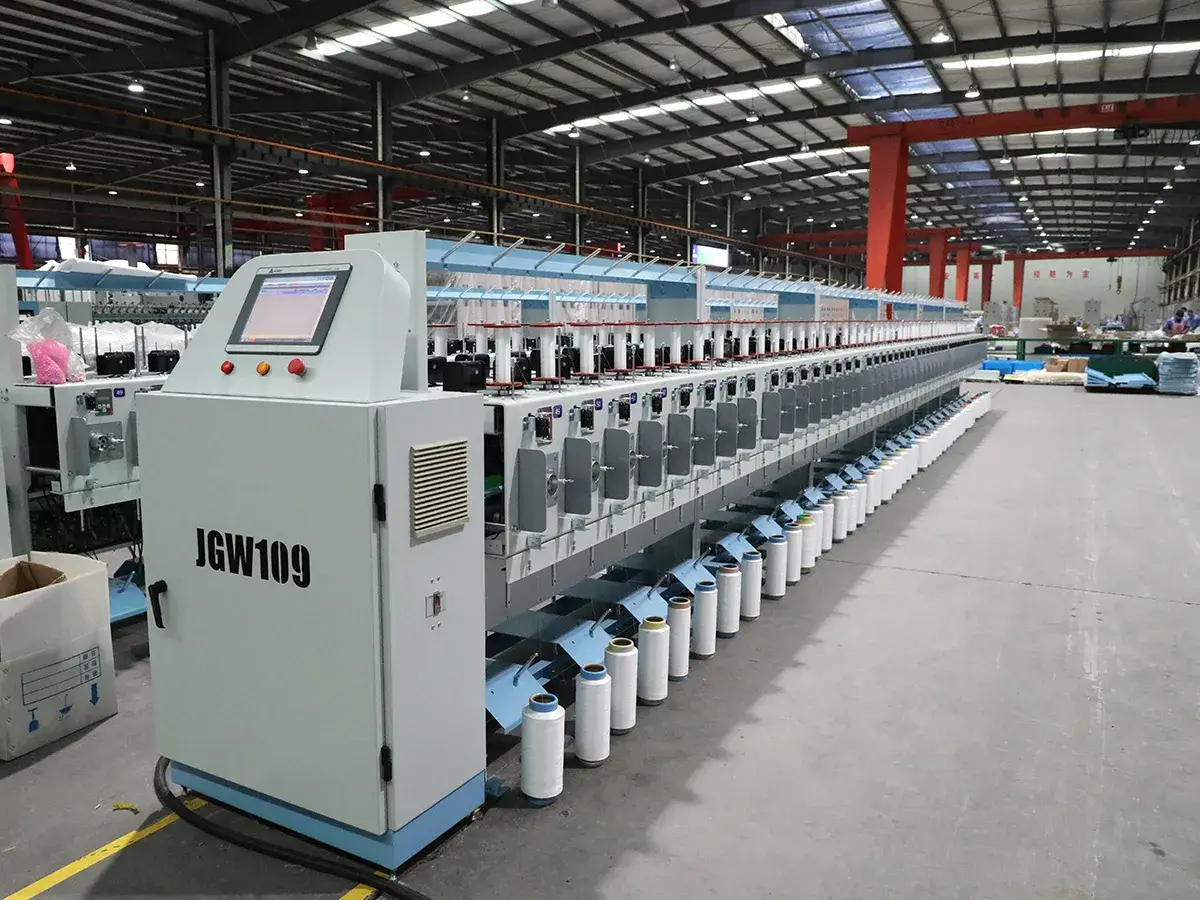

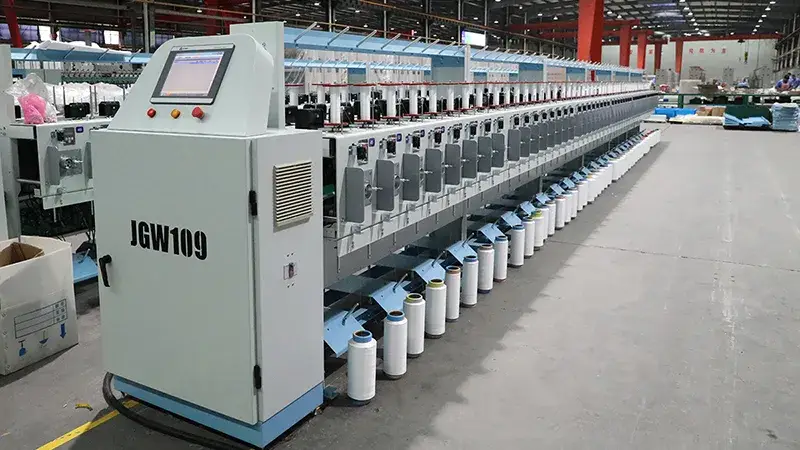

JGW109B Bobinadora de hilo
Se utiliza como equipo auxiliar en líneas de recubrimiento y torsión decorativa de hilo, permitiendo el procesamiento de fibras sintéticas e hilos compuestos para usarlos en etapas posteriores.
Cuenta con un sistema de accionamiento independiente por husillo, en el que cada posición opera de forma autónoma. La alimentación, el guiado del hilo y el movimiento de bobinado se controlan por separado, lo que mejora la precisión del proceso y la consistencia de los paquetes.
Funciona como unidad de acondicionamiento de hilo, transformando fibras químicas e hilos mixtos en paquetes adecuados para alimentar procesos de recubrimiento y torsión de fantasía.
| Plano de la máquina | De doble cara y doble capa |
| Número de husillos | 96 (16 husillos por sección) |
| Distancia entre husillos | 245 mm |
| Velocidad de bobinado | < 1600 m/min |
| Modo de control | Control independiente de husillos |
| Tamaño de la bobina de recogida | Tipo recto: 140 / 165 ×φ84 (mm) opcional Tipo cónico: 135 / 150 ×φ76 (mm) opcional |
| Potencia instalada | 28.8 kW (300 W / husillo) |

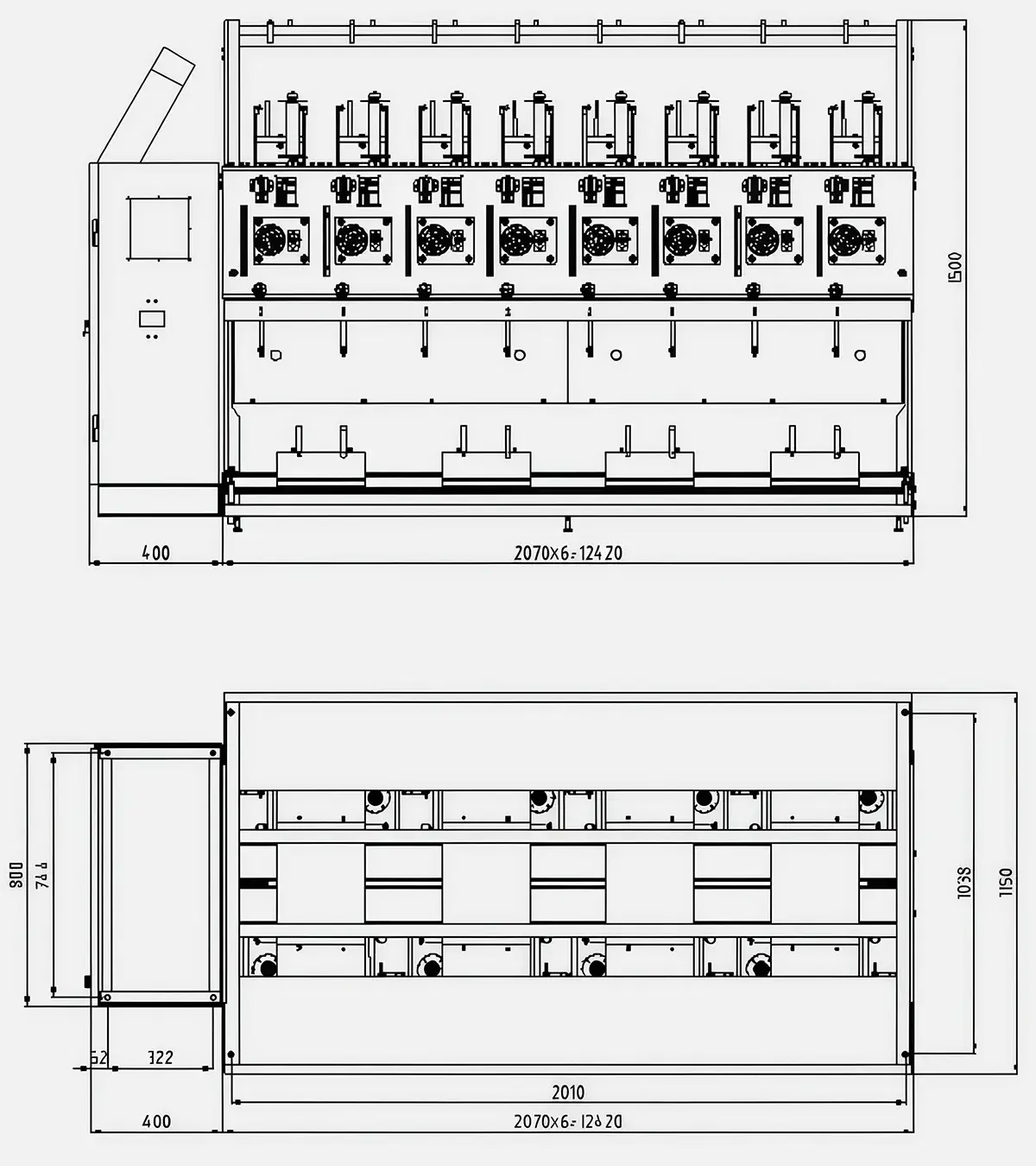

| Dimensiones | 12820 × 1150 × 1500 mm |
-

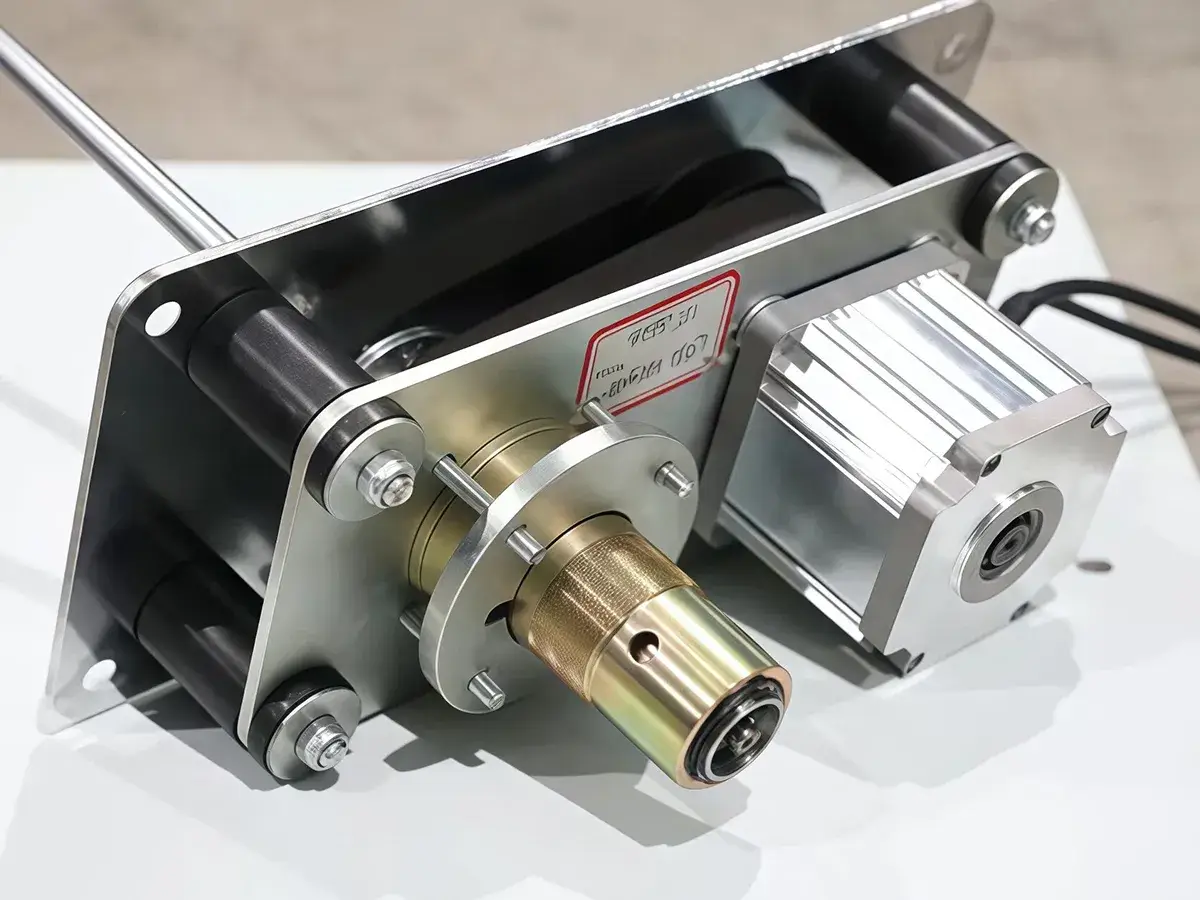

Sistema de accionamiento del husilloCuenta con motores independientes para cada unidad, integrando husillos de alta velocidad desarrollados por Jinggong, lo que permite un bobinado estable y un funcionamiento eficiente durante la producción.
-

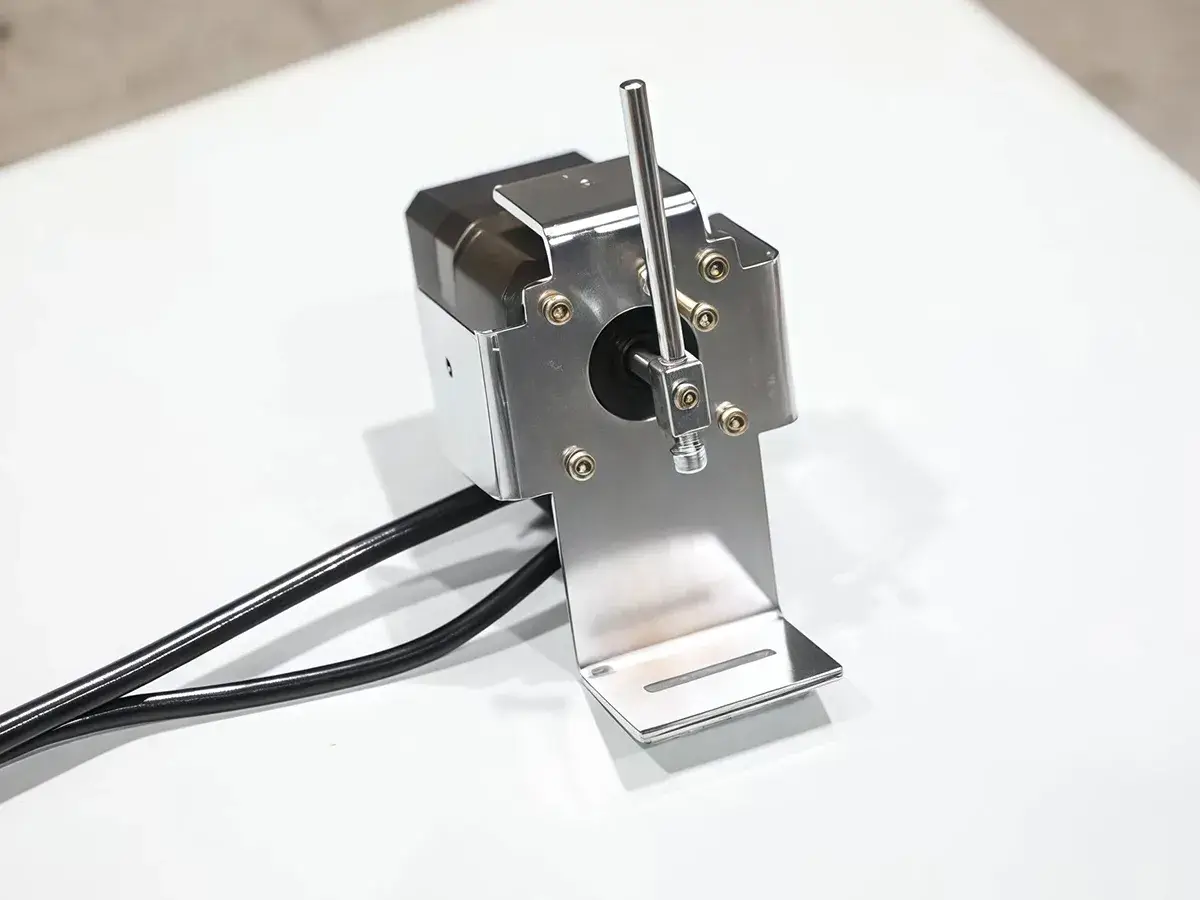

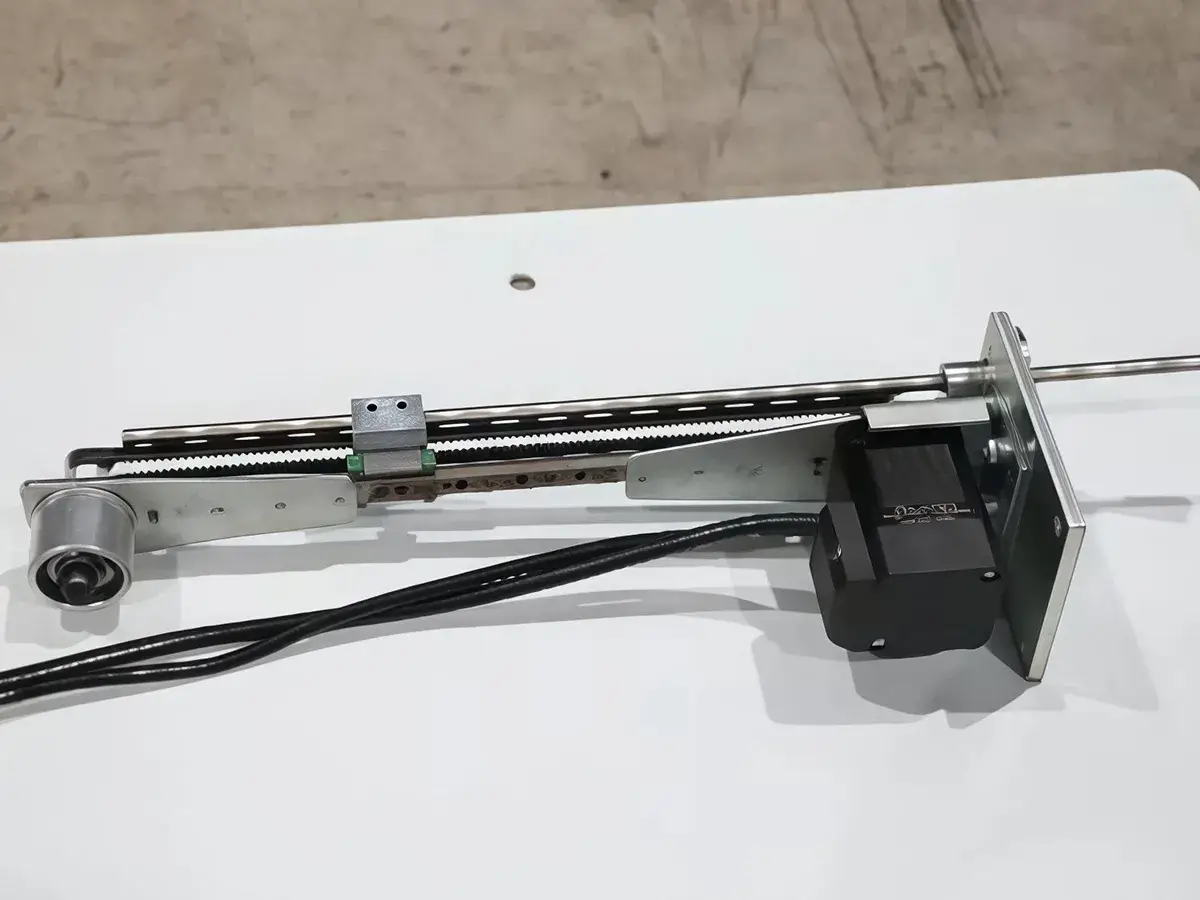

Unidades independientes de guía de hiloFuncionan de manera independiente en cada husillo, contribuyendo a una tensión de bobinado estable y a una mejor conformación del paquete, lo que optimiza su rendimiento en etapas posteriores.
-
Dispositivo de posicionamiento automático del bordeEn la fase inicial del bobinado, el sistema realiza la detección y alineación automática del borde del hilo, garantizando una colocación exacta y una formación regular del paquete en cada husillo.
-

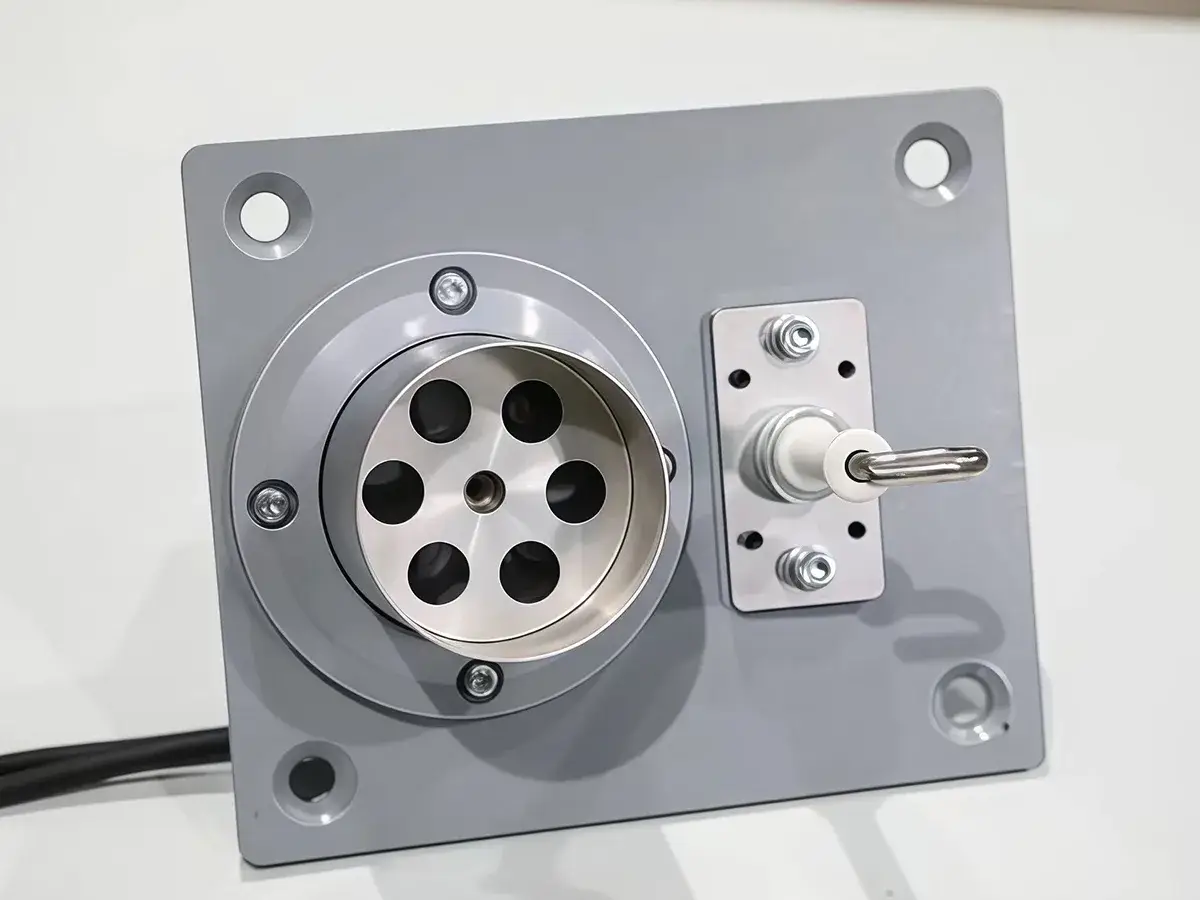

Sistema de rodillos de sobrealimentaciónIntegra una estructura de rodillos de sobrealimentación que regula de manera continua la tensión del hilo en el proceso de bobinado.
-

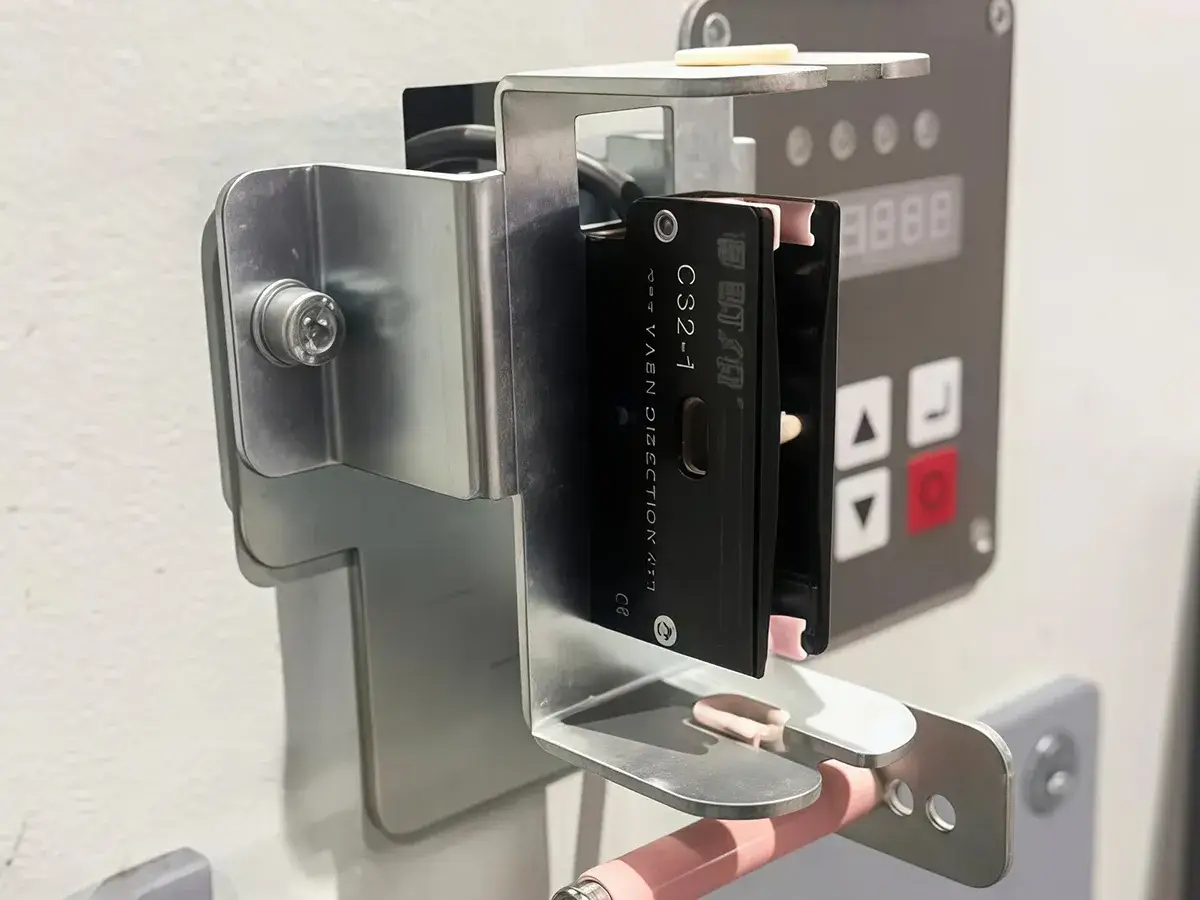

Sistema de monitoreo de tensión en líneaEn cada husillo se integra un dispositivo de medición de tensión en línea que permite un control permanente del hilo, manteniendo condiciones estables durante todo el proceso de bobinado.
