JGW109A Bobinadora de hilo

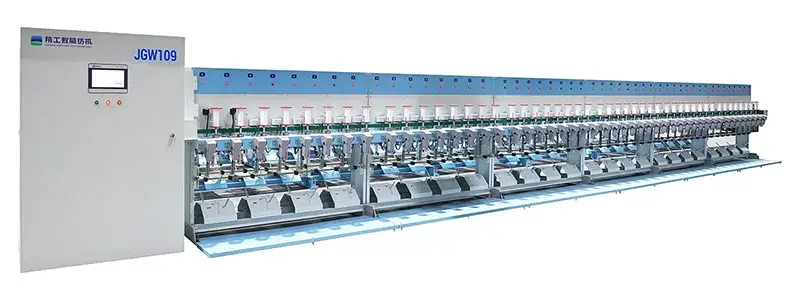

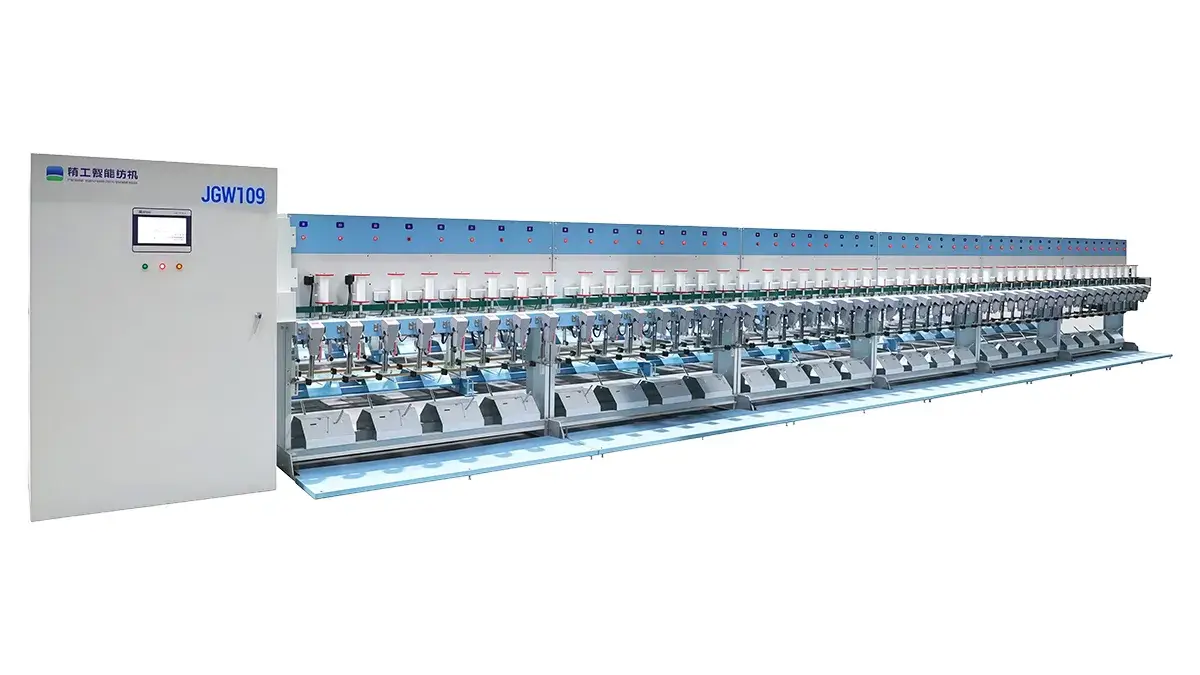

Máquina bobinadora de hilo, JGW109A

Es una bobinadora de alta velocidad con sistema de correa tangencial, utilizada como equipo auxiliar en procesos de recubrimiento, torsión de hilo de fantasía y otras aplicaciones textiles. Permite preparar hilos de fibras químicas, mezclas y algodón en bobinas uniformes para etapas posteriores.

Su sistema de transmisión garantiza una rotación estable del husillo y una formación constante del paquete, lo que favorece un desbobinado regular en procesos como torsión o recubrimiento. El control preciso de tensión contribuye a mejorar la calidad del hilo y la eficiencia productiva.

Además incluye accionamiento independiente por motor en cada posición, formación de borde inicial en bobinas de aluminio y un sistema de medición de longitud que asegura uniformidad en el bobinado.

Aplicaciones

Se utiliza como equipo de preparación en procesos de recubrimiento y torsión de hilo de fantasía, permitiendo el bobinado de fibras químicas, algodón e hilos mezclados para su posterior procesamiento textil.

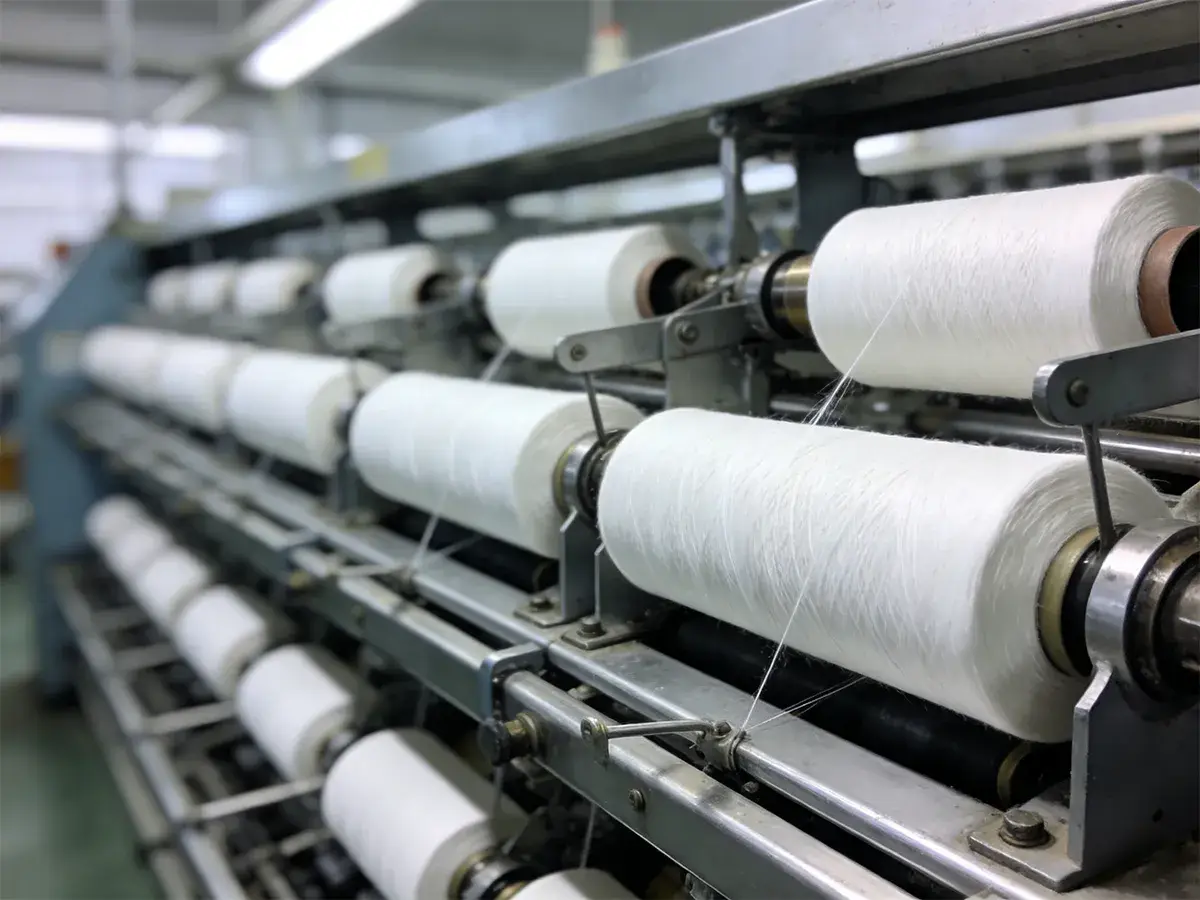

Aplicaciones
Aplicaciones
Aplicaciones
Especificaciones
Plano de la máquina De doble cara y doble capa
Número de husillos 96 (16 husillos por sección)
Distancia entre husillos 220 mm
Velocidad de bobinado < 1000 m/min
Accionamiento del husillo Transmisión por correa tangencial
Tamaño de la bobina de recogida Tipo recto: 140 / 165 ×φ84 ×φ40 (mm) (opcional)
Tipo cónico: 135 / 150 ×φ76 ×φ36 (mm) (opcional)
Potencia instalada 11.34 kW
Dimensiones 12400 × 1420 × 1700 mm
Componentes principales

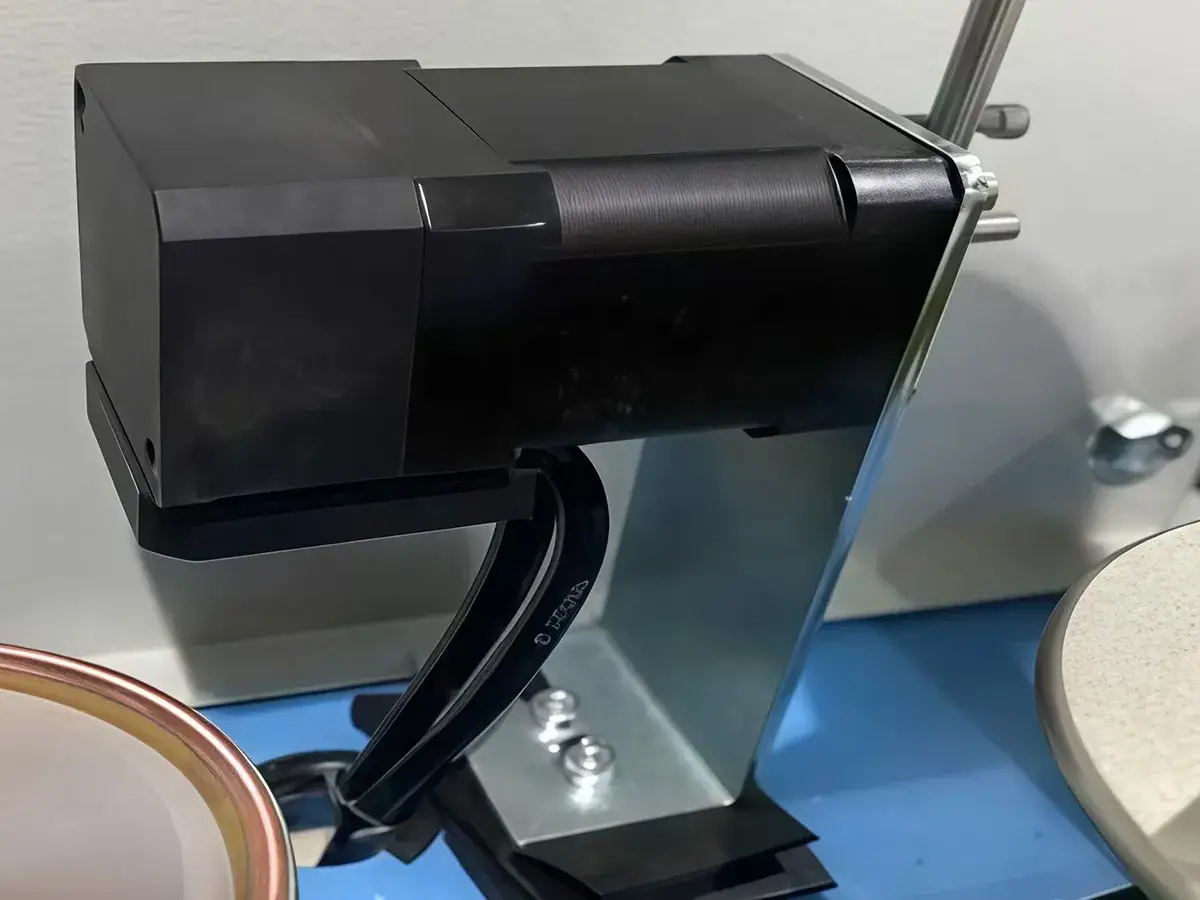

Dispositivo automático de posicionamiento de bordeDispositivo automático de posicionamiento de borde

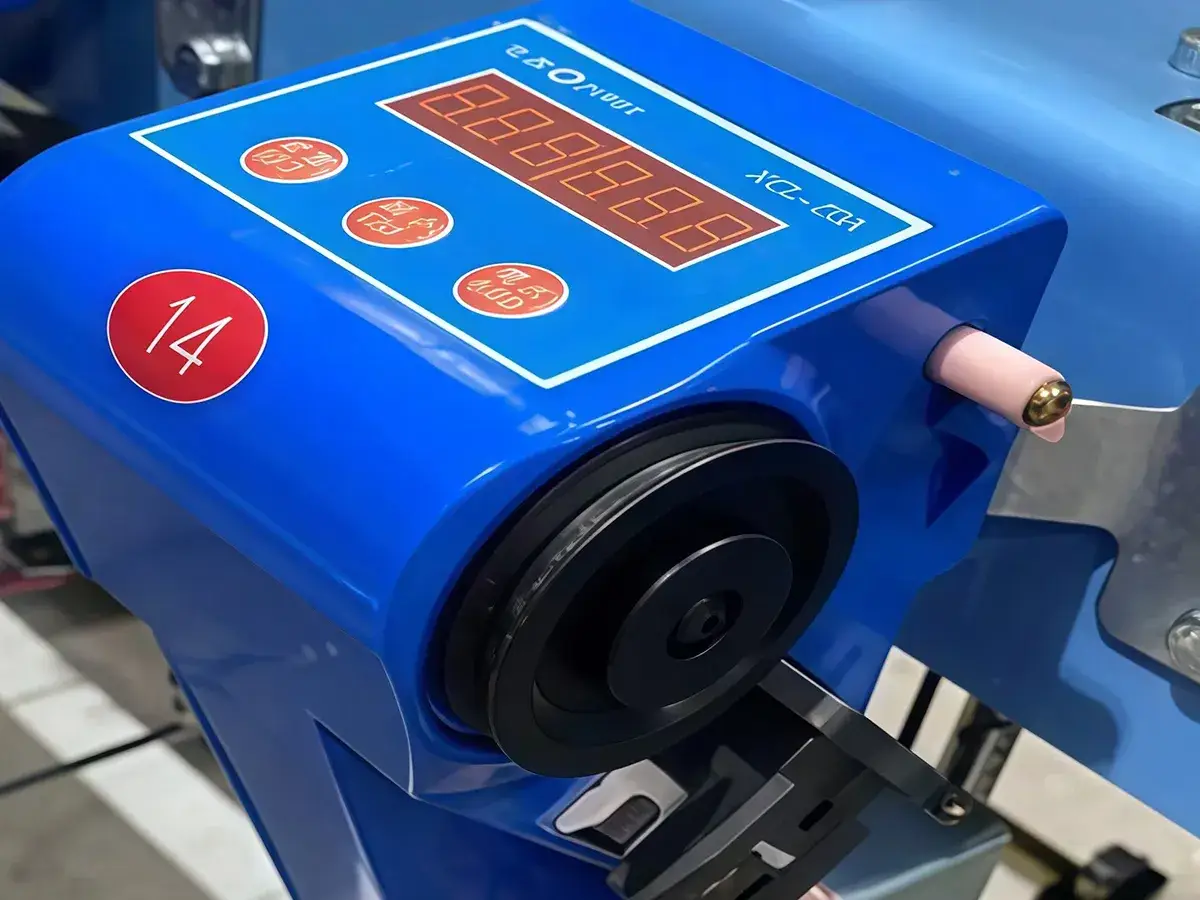

Contador de longitud de hiloContador de longitud de hilo

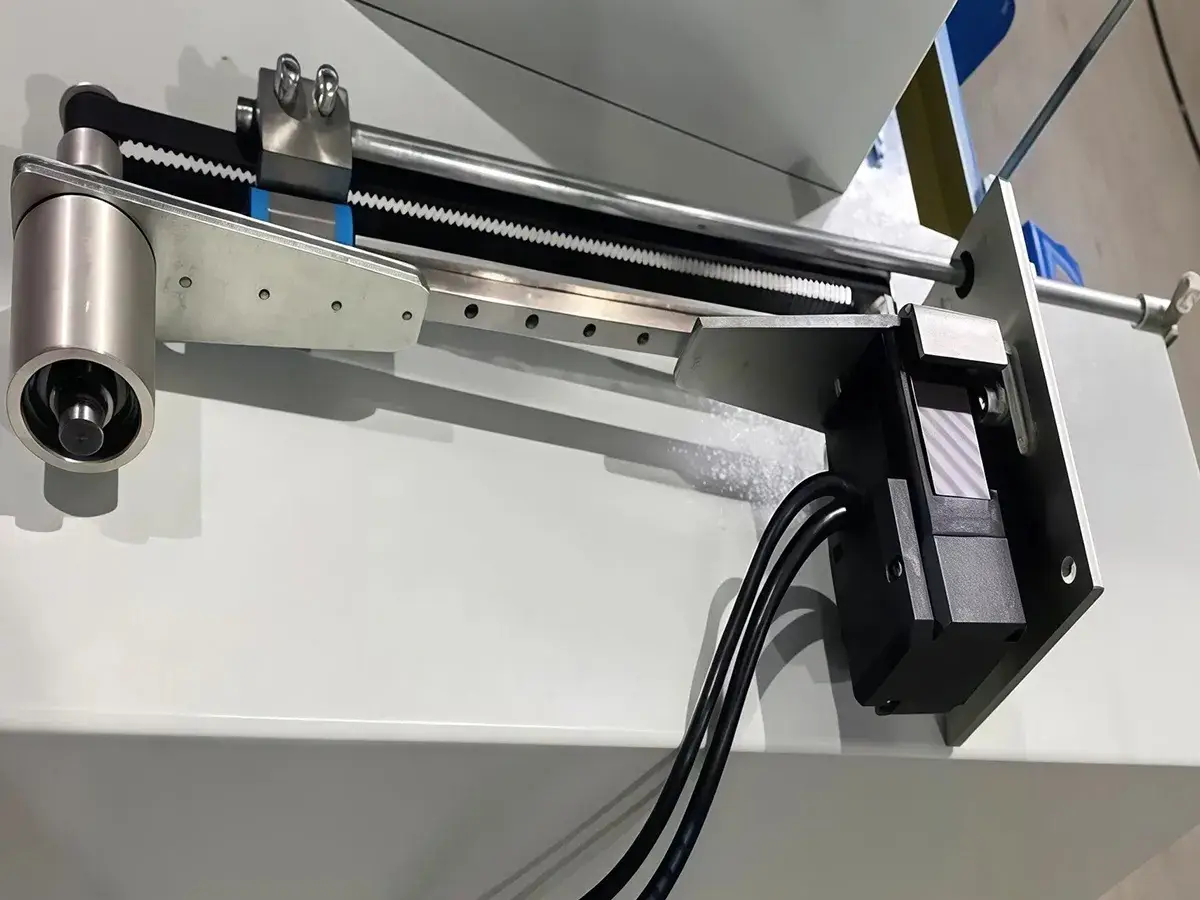

Unidades independientes de guía de hiloUnidades independientes de guía de hilo

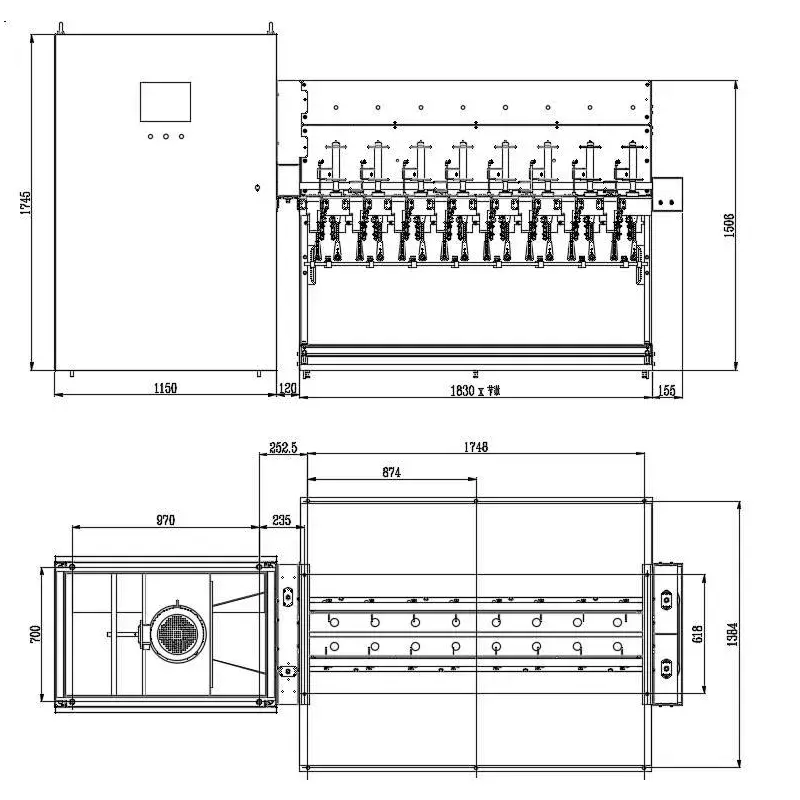

Plano de instalación
Plano de instalación
