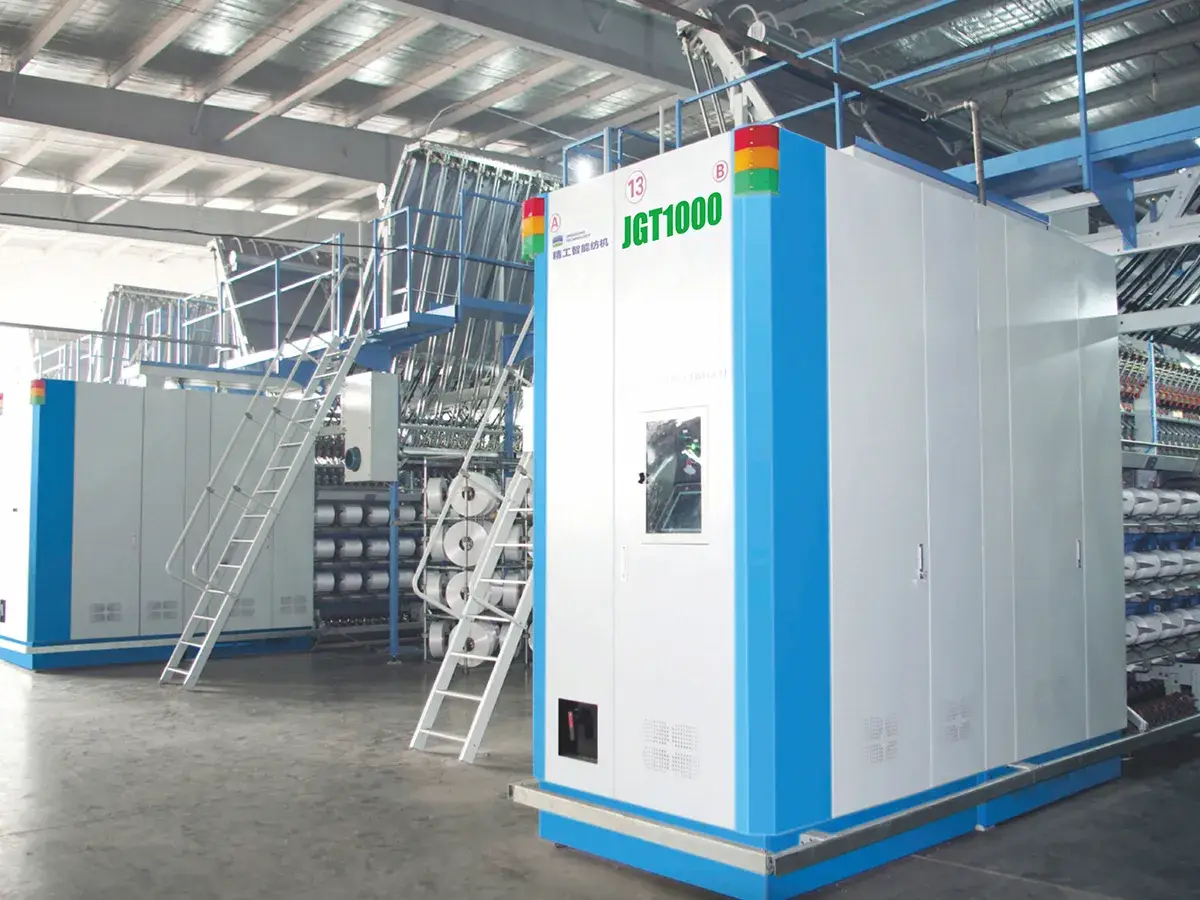

Máquina texturizadora de hilo DTY JGT1000X

False Twist Texturing Machine, JGT1000X

Este tipo de máquinas de texturizado procesa hilo POY de poliéster (hilo parcialmente orientado) para convertirlo en DTY (hilo texturizado) de baja elasticidad, permitiendo además la incorporación de elastano directamente en la misma línea de producción.

A través de una boquilla de aire, el elastano se une al DTY texturizado, realizando en un único proceso tanto el texturizado como el entrelazado del hilo. Esto simplifica el flujo de trabajo y las hace adecuadas para la fabricación de hilos combinados. El sistema incluye rodillos dobles W2 que mejoran la estabilidad y calidad del entrelazado. Dependiendo de la configuración de la fábrica, se puede elegir entre portabobinas fijos o rotativos.

Aplicaciones

Diseñado para fabricar hilo con recubrimiento de aire, generalmente utilizado en la confección de productos de alta gama como trajes y ropa de dormir.

Aplicaciones
Aplicaciones
Aplicaciones
Aplicaciones
Especificaciones
Número de husillos 264 288 312 336 360
Número de secciones 11 12 13 14 15
Potencia instalada (kW) Motor principal 133.6 136.98 154.54 159.5 160.46
Calentador superior 74.8 81.6 88.4 95.2 102
Calentador inferior 26.4 28.8 31.2 33.6 36
Potencia auxiliar Aprox. 6
Potencia total 240.8 253.38 280.14 294.3 304.46
Dimensiones (mm) Fileta fija 20440 × 7300 × 5700 21880 × 7300 × 5700 23320 × 7300 × 5700 24760 × 7300 × 5700 26200 × 7300 × 5700
Fileta rotativa 20440 × 7700 × 5700 21880 × 7700 × 5700 23320 × 7700 × 5700 24760 × 7700 × 5700 26200 × 7700 × 5700
Distancia entre husillos 110 mm
Velocidad mecánica máx. 1000 m/min
Rango de grosores de hilo / materiales aplicables Poliéster / 55 - 222 dtex (50 - 200 denier)
Distancia entre secciones 1440 mm
Método de texturizado de falsa torsión Sistema de discos apilados tipo VIII (falsa torsión por fricción)
Velocidad máx. de la unidad de falsa torsión 18000 rpm
Dirección de torsión S/Z ajustable
Calentador primario (calentador de texturizado) Calentamiento en fase de vapor de bifenilo, 2000 mm
Calentador secundario (calentador de fijación) Calentamiento en fase de vapor de bifenilo, 1460 mm
Rango de temperatura del calentador de texturizado 160 - 250 ℃
Rango de temperatura del calentador de fijación 160 - 250 ℃ (baja temperatura 100–160 °C)
Longitud de la placa de enfriamiento 1100 mm (enfriamiento natural)
Diámetro del rodillo de fricción Ø100 mm
Diámetro del rodillo de alimentación Ø75 mm
Diámetro del rodillo lubricador Ø75 mm
Diámetro del rodillo de alimentación de elastano Ø25 mm
Relación de estiraje del elastano 1.5 - 4
Dimensiones máx. del paquete POY de alimentación Ø435 × 250 mm
Dimensiones máx. del paquete de bobinado Ø250 × 250 mm
Peso estándar del paquete 5 kg
Dimensiones del tubo de cartón de bobinado Ø69 × Ø57 × 290 mm
Componentes principales

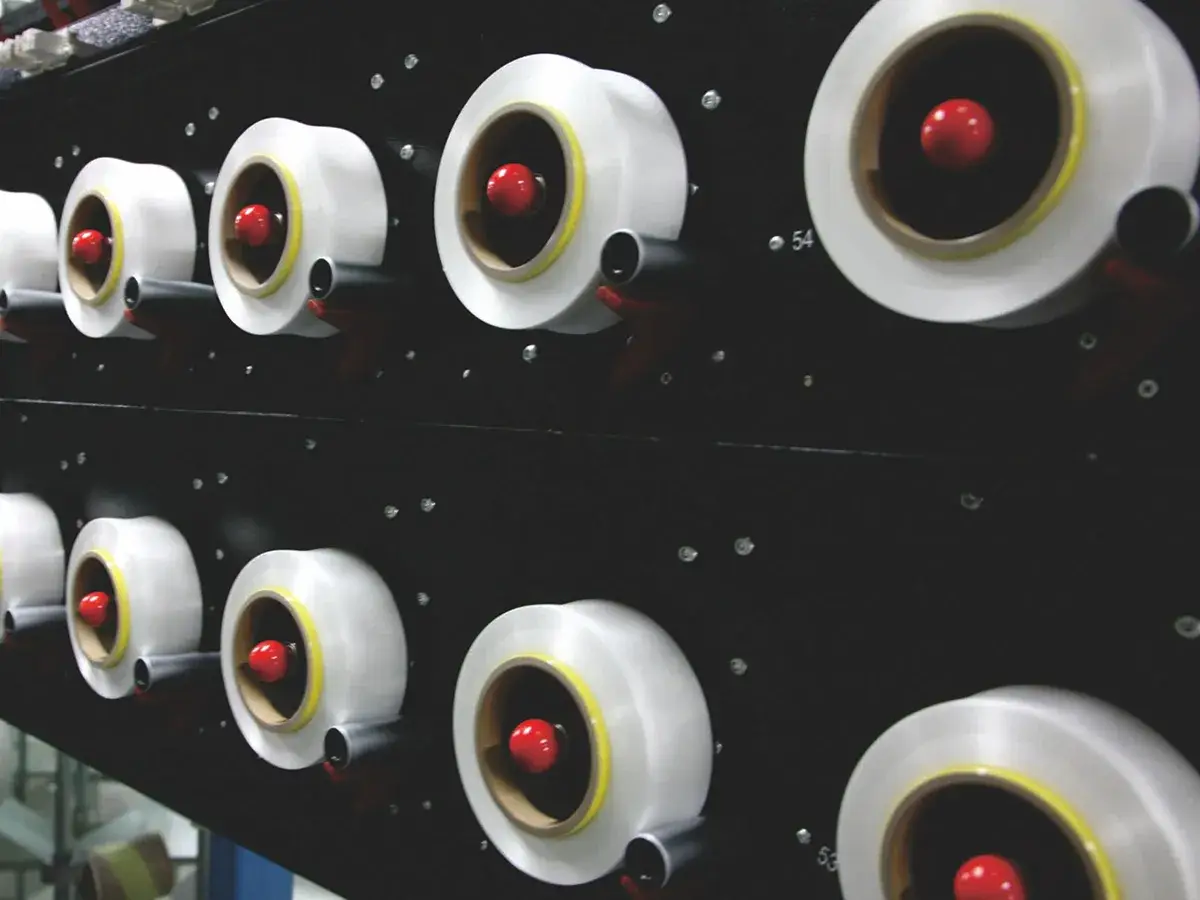

    1. Dispositivo de alimentación de elastano
      Dispositivo de alimentación de elastano

      Incorpora un motor independiente para la alimentación separada del hilo de elastano. Además, los lados A y B se controlan de manera independiente, asegurando una alimentación constante y un estirado homogéneo del material.

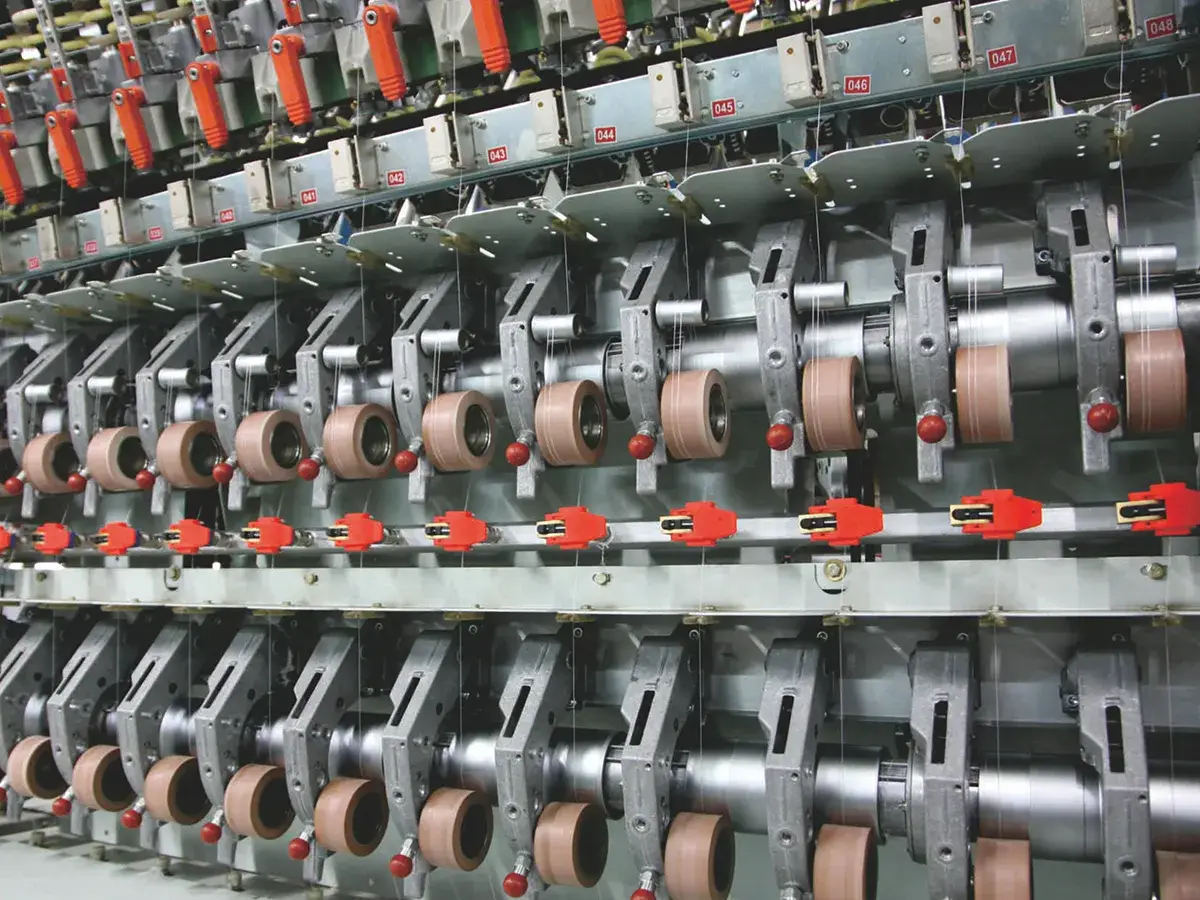

    1. Sistema de rodillos W2 dobles
      Sistema de rodillos W2 dobles

      La estructura de rodillos dobles W2 optimiza el proceso de entrelazado, contribuyendo a mantener una alta calidad en el hilo final.

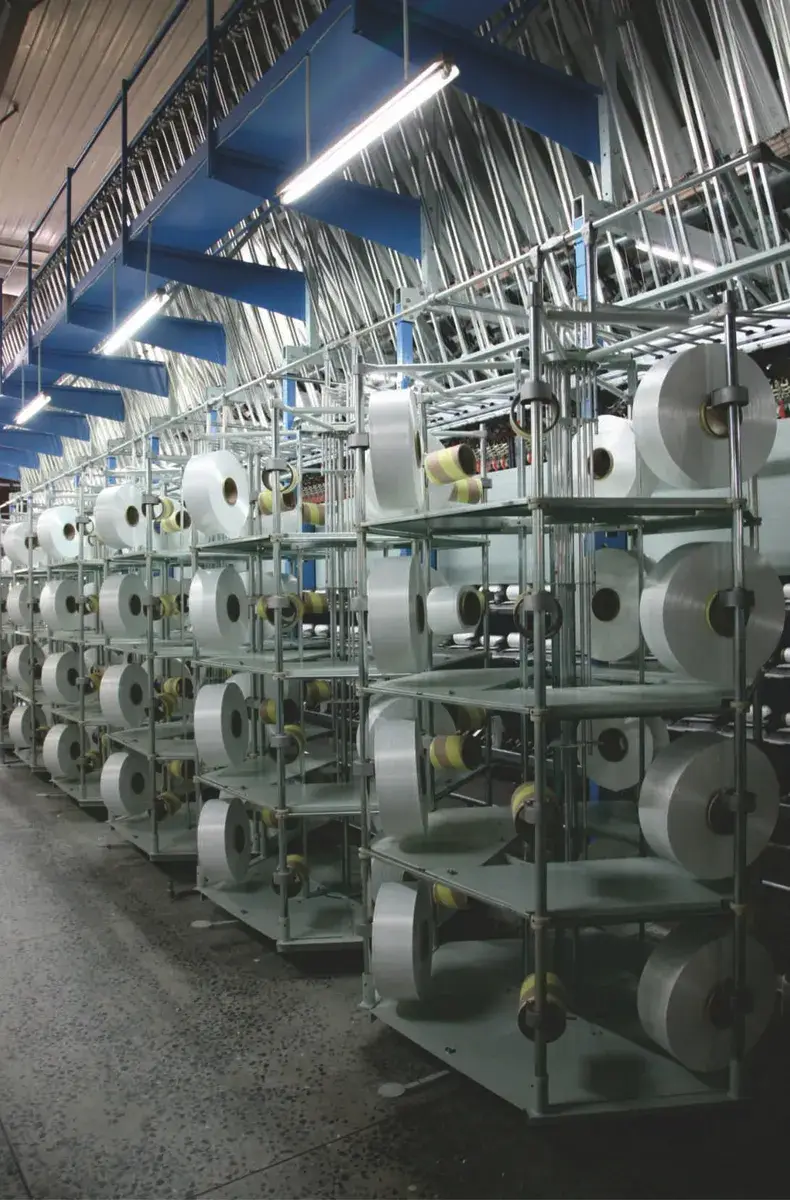

Nota: Los clientes pueden elegir entre filetas de tipo fijo o rotativo.

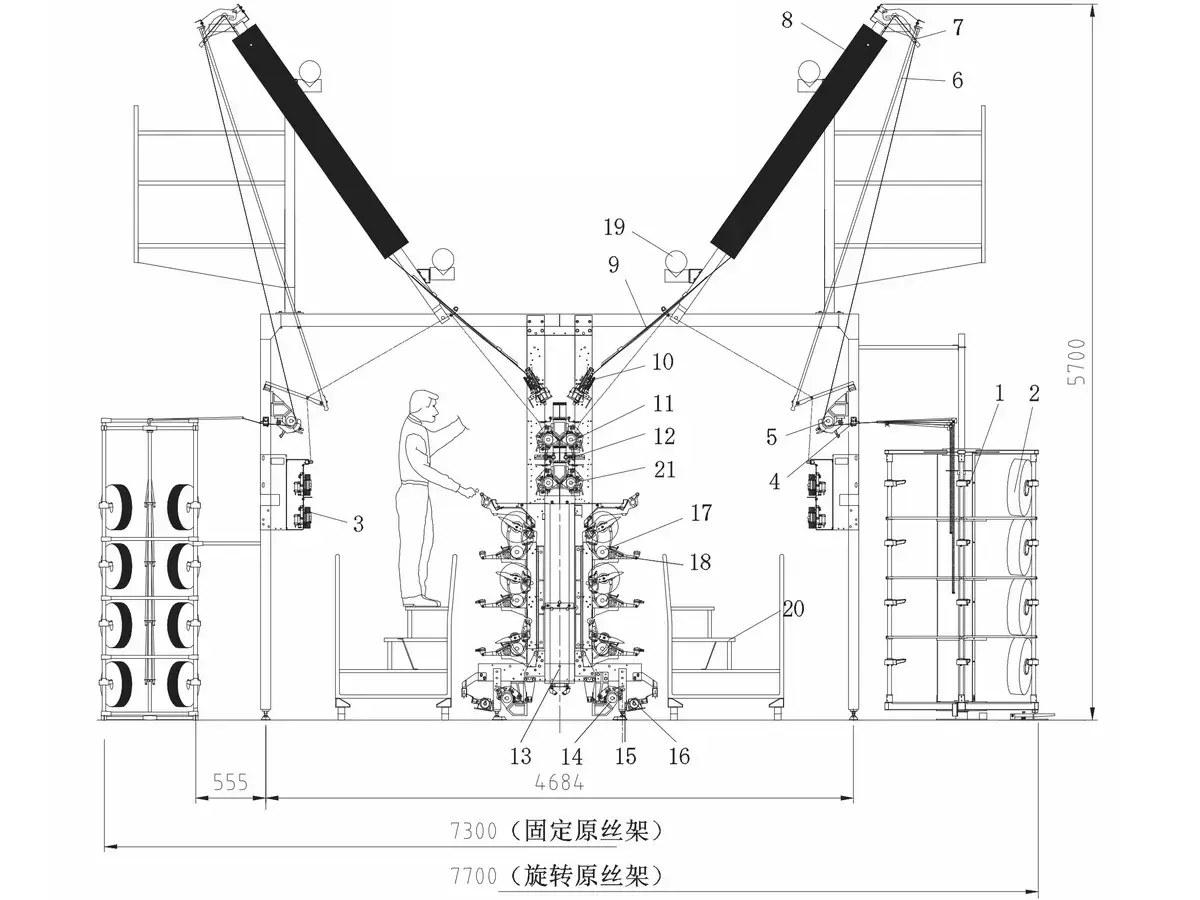

Plano de instalación
Plano de instalación

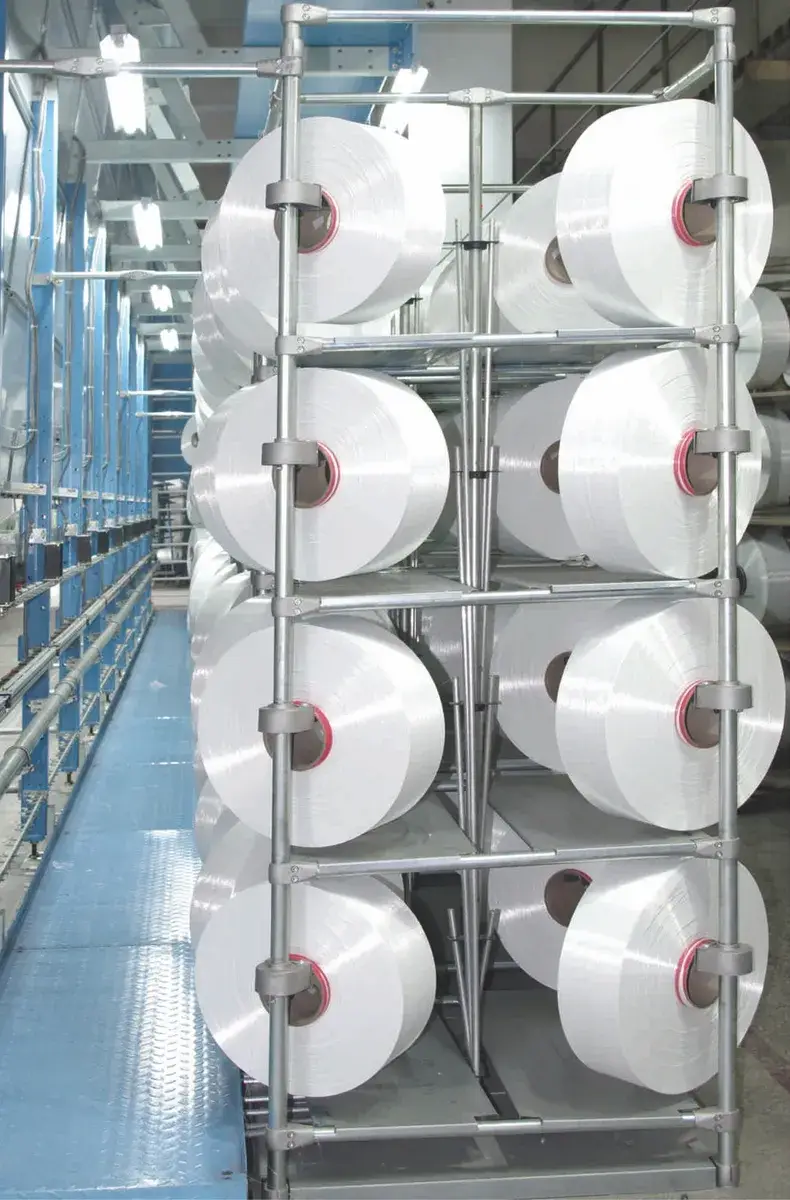

  • Fileta
  • Bobina POY / Paquete POY
  • Alimentación de elastano
  • Cortador de hilo
  • Rodillo W1
  • Barra empujadora de hilo
  • Freno de torsión
  • Calentador superior
  • Placa de enfriamiento
  • Unidad de falsa torsión
  • Rodillo W2
  • Unidad de entrelazado (o interlazado)
  • Calentador inferior
  • Rodillo W3
  • Sensor de hilo
  • Rodillo lubricador de hilo
  • Rodillo de fricción
  • Tambor ranurado
  • Tubo de succión
  • Carro móvil
  • Rodillo W2 doble

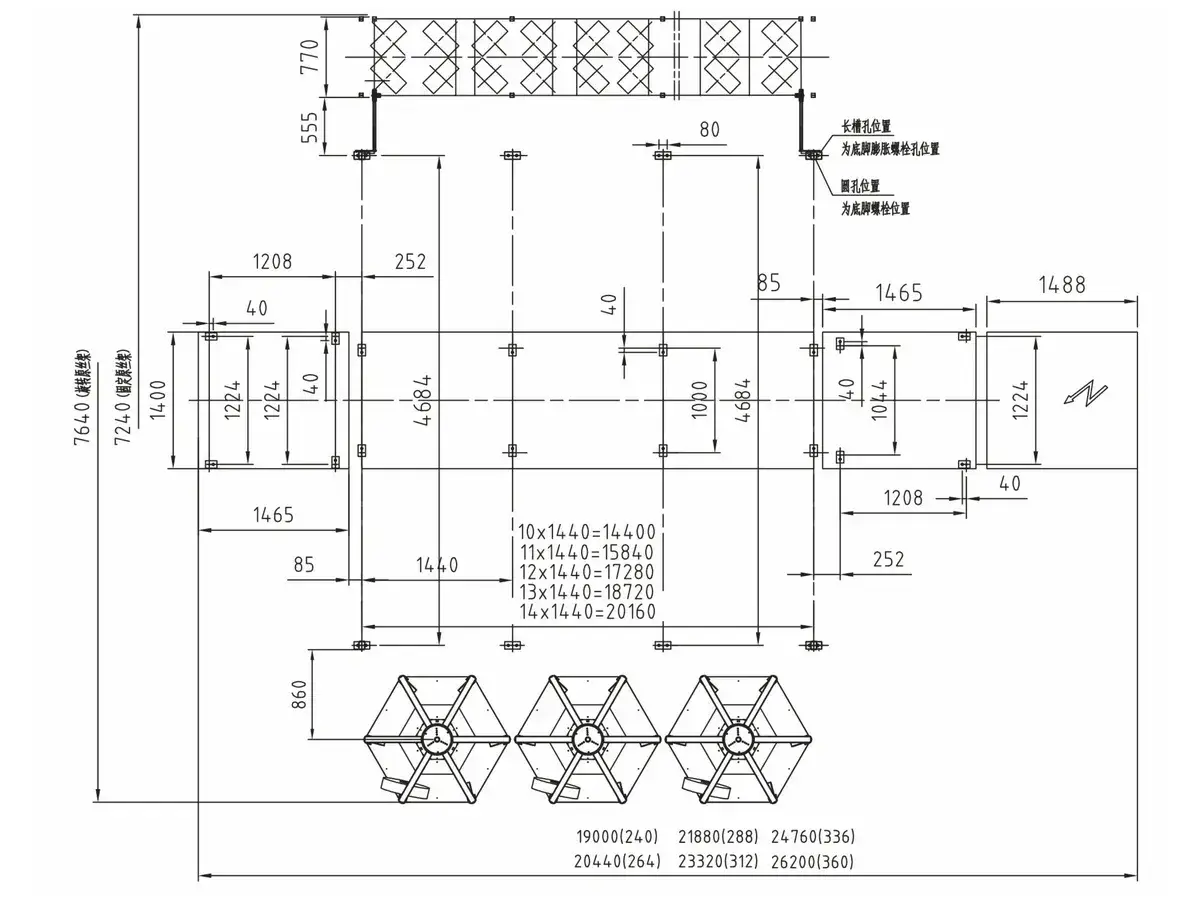

Plano de cimentación
Plano de cimentación
